义铁节能环保科技有限责任公司温室气体排放报告

一、企业基本情况

交城义望铁合金有限责任公司是我国冶炼金属锰规模最大的企业，是中国铁合金协会的成员单位。于1988年建成投产，是一个股份合作制企业。该企业主要从事铁合金冶炼，下设多个分厂：铁合金一分厂、二分厂、三分厂、四分厂和矿棉厂。交城义望铁合金有限责任公司铁合金产品生产能力29.5万t/a；矿棉厂矿棉生产能力125000t/a，矿棉保温板生产能力15万t/a。本次仅计算交城义望铁合金有限责任公司矿棉厂的温室气体排放量。

二、生产工艺

2.1 矿棉生产工艺

本项目矿棉主要生产过程包括保温调质、成纤、集棉、造粒，包装。

（1）熔化调质

总厂铁合金四分厂生产区，液态渣通过提升机倒入调质电炉，调质电炉采用全封闭。配料铝矾土加入封闭料仓内，加料口采用风机吸气形成负压状态。封闭料仓内的铝矾土采用封闭提升机和封闭式皮带提升到密闭高位料仓。高位料仓采用密闭管道加至调质电炉内。通过添加铝矾土调整原料的酸度系数在1.2～1.4之间为宜。

（2）电炉加热

调质好的液态渣由汽车运输至矿棉厂生产区，通过提升机倒入精炼保温电炉。精炼电炉作用有二：其一对未充分溶化的原料继续进行溶化；其二是对液态渣进行调度、保温，使其稳定控制在1350℃，满足设计要求。

（3）成纤

将熔融液态渣通过电炉下排口，通过流槽送至四辊离心机进行成纤，采用送风机将纤维送入集棉机。

（4）集棉及布棉

从四辊离心机吹出的纤维通过负压吸附在鼓式集棉机上，再通过棉毡吹离系统使棉毡与集棉机分离，成为均匀的薄棉。从集棉机吸出的风通过集棉机过滤室对吸出的纤维进行过滤。集棉机产生的均匀的薄棉由风力输送至分离器，其中较大的渣球通过集棉机尾部输送皮带收集，收集后进入废棉回收系统。

（5）分离和造粒

进入分离器的棉絮经旋转的分离器分离出渣球，落至分离器底部，收集后进入废棉回收系统。较轻的棉絮由风力输送至造粒塔进行造粒。造粒塔内有一系列随轴旋转的刮刀，将较长的棉纤切成短纤，在风力作用下成为粒状。

（5）筛分和包装

造粒出来的矿棉经滚筛进行筛分，筛出纤维状的棉絮成为合格产品去打包机进行包装，滚筛筛下的部分进入废棉回收系统。

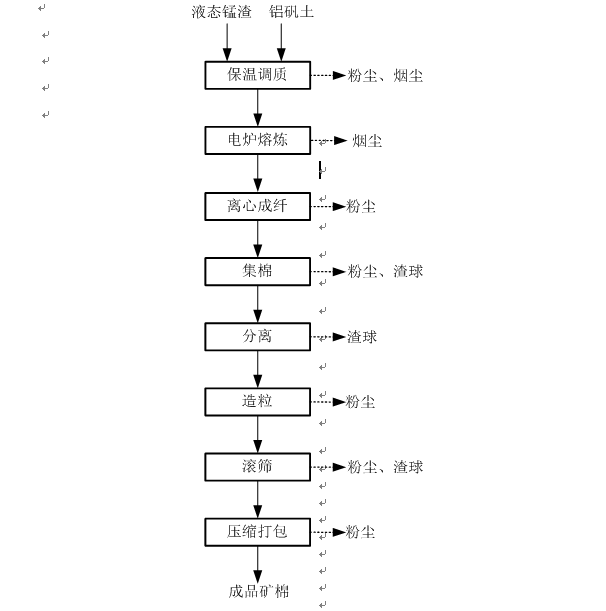

矿棉生产工艺流程图见1。

2.2矿棉保温板生产工艺

（1）调质

将提取完锰合金的液态渣加入调质炉，调质电炉建有整体密封罩，前有推拉门，上有集气管道。往炉内倒渣时，推拉门打开，行车吊着渣包将熔融的液态渣倒入调质炉内。然后关闭罩门，通过管道逐渐加入预先存放在高位槽内的铝矾土。边加铝矾土边加热。调质过程中的废气通过布袋除尘器后由排气筒排放。调质后的液态渣通过汽车送保温电炉。

（2）保温

保温电炉作用有二：其一对未充分溶化的原料继续进行熔化；其二是使液态渣稳定控制在1350℃，为下一步成纤做准备。

（3）成纤和集棉

酚醛树脂胶打入储罐，通过泵打入计量罐并加入新鲜水稀释，计量稀释好的粘结剂通过泵打入分配罐待用。

将熔融液态渣通过一、二次流槽送至四辊离心机进行成纤，在成纤过程中喷入浓度8%的酚醛树脂，采用送风机将纤维送入集棉机。

从四辊离心机吹出的纤维通过负压吸附在滚式集棉机上，再通过棉毡吹离系统使棉毡与集棉机分离，成为均匀的薄棉。从集棉机吸出的风通过集棉机过滤室对吸出的纤维进行过滤。集棉机上的渣球通过集棉机内部高压冲洗水清除，清除下来的渣球通过废料皮带输送出收集，再次加入到电炉中进行再利用。集棉过程中将酚醛树脂溶液喷入集棉机内，对喷出的棉丝进行粘合，集棉机可调速运行，最终将一定厚度的、均匀的棉毡，经过皮带机送至摆锤输送机，摆锤输送机由两皮带输送机及一套摆动机构组成，棉毡由其夹送至输送机，形成多层折叠的均匀棉毡，棉毡经称量输送机、打摺加压机处理后，被送入固化系统。集棉系统采用负压除尘系统，该系统采用大风量负压吸尘设计，可将项目生产过程的工艺生产温度从1350℃降到50℃，集棉机的废气中含有颗粒物和微量的甲醛和苯酚等有机物。

（4）固化成型

在成型机上成型的多层折叠的棉毡经加压后进入固化炉。毡层在固化炉内受到上下穿孔链板加压和热风穿透固化，形成一定厚度、容重的岩棉板，固化热风温度为200℃左右。根据工艺要求，固化炉分段设4个热风炉循环风机，其将固化炉内的原有气体抽出排湿除尘。热风炉以焦炉煤气为燃料加热空气，穿透毡层固化岩棉。固化炉上链板系统有一套均匀升降装置，以调节上下链板的间距，生产不同厚度的制品。

（5）冷却

棉毡从固化炉中出来后成为岩棉原板，原板通过冷却输送机进行冷却，冷风从上向下通过原板，使其降温，输送带下面是集气室，将冷却废气收集起来送入湿式电除尘器处理。

（6）切割

原板经冷却输送机传送至切割机，对原板进行切边，废边直接进入废边破碎系统进行破碎，再通过风机送至电炉回收利用。原板经过横切与纵切，切成产品需要的长度。切割机旁设有集气罩，将切割废气收集后经袋式除尘器除尘后排放。

（7）包装

从冷加工部分出来的半成品通过码垛机进行码垛，进入热塑包装系统。码垛机码垛后通过转向输送机分别进入两条热塑包装系统，分别进行打包和热塑封装。最后进行机械手堆垛。

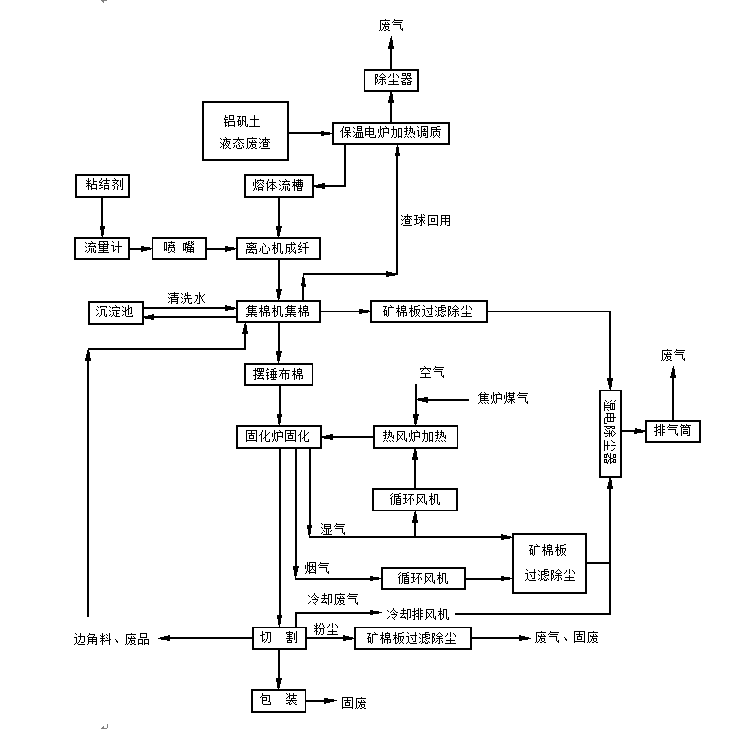

矿棉板生产工艺流程图见图2:

三、温室气体排放量

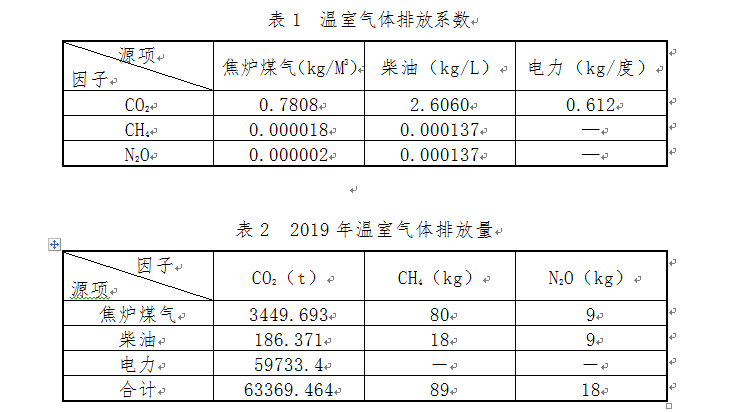

根据工艺流程分析，本项目涉及到的温室气体主要有CO₂、CH₄和N₂O。产生这些温室气体的来原主要有焦炉煤气、柴油和电力，温室气体排放系数见表1。根据全厂2019年统计，焦炉煤气年使用量为441.8152万m³，柴油年使用量7.1515万升，电力年用量为97603600度，温室气体排放量见表2。

从表2可以得知交城义望铁合金有限责任公司2019年温室气体排放总量：二氧化碳年排放63369.464吨，甲烷年排放89公斤，氧化亚氮年排放18公斤。

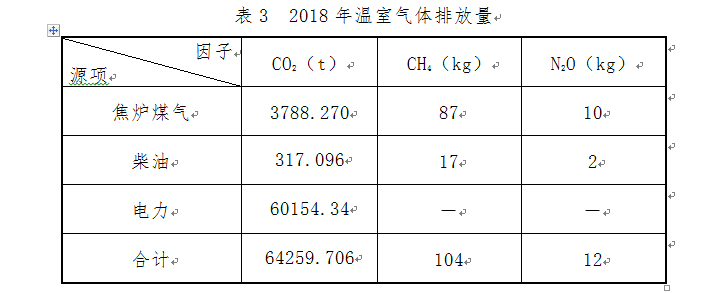

根据全厂2018年统计，焦炉煤气年使用量为485.178万m³，柴油年使用量12.1679万升，电力年用量为98291401度，温室气体排放量见表3。

从表3可以得知交城义望铁合金有限责任公司2018年温室气体排放总量：二氧化碳年排放64259.706吨，甲烷年排放104公斤，氧化亚氮年排放12公斤。

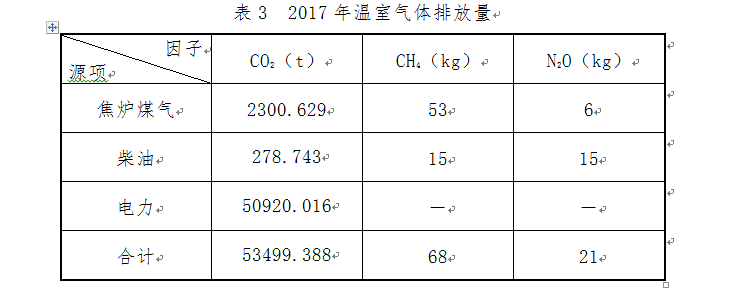

根据全厂2017年统计，焦炉煤气年使用量为294.6502万m³，柴油年使用量10.696万升，电力年用量为83202641度，温室气体排放量见表3。

       从表3可以得知交城义望铁合金有限责任公司2017年温室气体排放总量：二氧化碳年排放53499.388吨，甲烷年排放68公斤，氧化亚氮年排放21公斤。

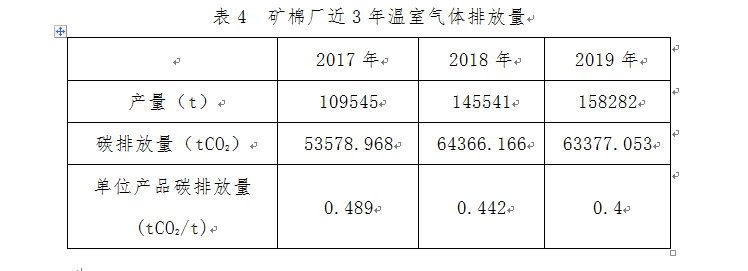

折CO₂当量=CO₂排放量*1（查GWP值，CO₂的全球暖化潜热为1）

折CO₂当量=CH₄排放量*25（查GWP值，CH₄的全球暖化潜热为25）

折CO₂当量=N₂O排放量*298（查GWP值，N₂O的全球暖化潜热为298）

所以总的CO₂排放量=CO₂排放量*1+CH₄排放量*25+N₂O排放量*298

 交城义望铁合金有限责任公司

二〇二〇年三月十五日
